在环氧地坪漆中BYK助剂具体的应用

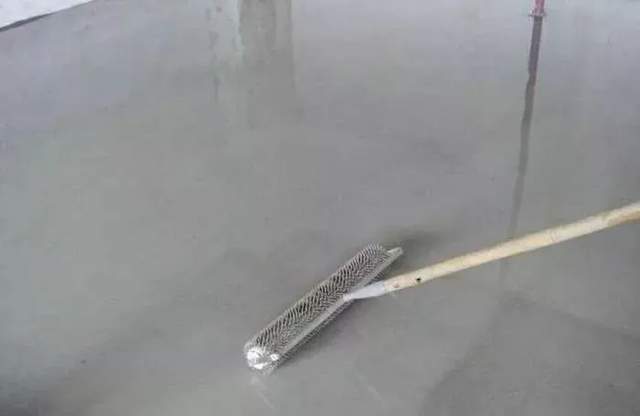

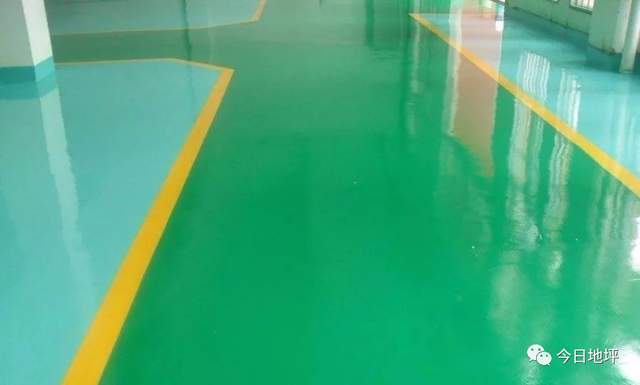

近年来，随着工业厂房、大型医院、高级体育运动场对地面的要求越来越高，环 氧地坪漆已成为涂料行业中发展最迅速的漆种之一。环氧地坪涂料具有很多优点：表面平整光洁，整体上没有缝隙，不会积藏灰尘和细菌，容易清洗；较强的耐化学腐蚀 性能，耐冲击，耐磨损；色彩艳丽丰富，装饰性强。总之，环氧地坪涂料能满足工业 化生产车间的需要及现代化管理的要求，广泛用于制药、电脑、塑胶、纺织、食品和医院等行业的厂房及走廊地面的涂装。环氧地坪漆分为溶剂型环氧地坪漆和无溶剂型 环氧地坪漆。典型配方见表1、表2。下面介绍BYK助剂在溶剂环氧地坪漆中的应用。溶剂型环氧地坪漆分为底漆、中途和面漆。底漆一般不加助剂，而中涂和面漆需要加 助剂以改善某些性能。

表1 溶剂型环氧地坪漆面涂得参考配方

组分 质量分数 /% 甲组分

环氧树脂（ 1001X-75 ） 43

溶剂 12

润湿分散剂 BYK-110 0.5

流平剂 BYK-354 0.2

消泡剂 BYK-A530 0.2

颜料 12

填料 32

防沉剂 BYK-410 0.1

合计 100

乙组分

聚氨酯固化剂 18

表 2 无溶剂型环氧自流平面涂得参考配方

组分 质量分数 /% 甲组分

环氧树脂（ 828 ） 48

活性稀释剂 4.8

润湿分散剂 BYK-110 0.5

流平剂 BYK-354 0.4

消泡剂 BYK-A530 0.3

颜料 7.6

填料 38

消泡剂 BYK-A530 0.2

防沉剂 BYK-410 0.2

合计 100

乙组分

固化剂 C-31 23

1 中涂

中间涂层要考虑如何防止颜料的浮色发花，如何防止颜填料的流挂和沉降，此时应考 虑使用受控絮凝型的润湿分散剂 AT-203 或 AT-204 。这两种润湿分散剂还可以与有 机膨润土合用，作为膨润土的活化剂，使制成的膨润土浆具有优良的防沉、防流挂效 果。以下是 AT-203 或 AT-204 与膨润土合用做膨润土浆的方法：

溶剂： 85%~87% （质量分数，下同）

膨润土： 10%

助剂： 3%~5% （ AT-203 或 AT-204 ）

合计： 100%

需要说明的是，用 AT-203 时，溶剂必须是芳族的或含芳族的溶剂汽油 ; 有 AT- 204 时，可不含芳族溶剂。

2 面漆

面漆中需要考虑如何防止颜料的浮色发花，漆膜表面的流平性、滑爽性，体系的消 泡，如何降低漆膜光泽，如何增加对漆膜的保护等。

2.1 防止颜料的浮色发花

为解决这一问题，需要使用解絮凝凝型润湿分散剂 ATU ，它对于无机颜料的分散稳 定效果较好，当然，对于钛白粉，应使用专门针对钛白粉的润湿分散剂 BYK-110 。对于有机颜料的分散，应使用 BYK-161 ，因为 BYK-161 是高分子量的润湿分散助 剂，它能有效吸附在有机颜料的表面，对有机颜料起到了很好的分散稳定作用。对于钛白粉与酞菁蓝共同研磨的情况，则还需使用受控絮凝型分散剂 BYK-P104S ，它能 有效防止该体系的浮色发花，但它对体系的粘度会有所提高，所以添加量不宜过大，一般占总配方量的 5 ‰以下。无论是 ATU 、 BYK-110 还是 BYK-161 ，他们都能显 著降低研磨料的粘度，提高光泽，增加油漆的流动性能，因而也能改善漆膜的流平。

2.2 漆膜的流平性

环氧地坪漆的流动性很重要，为改进流平性，可使用有机硅助剂 BYK-320 ，或使用 丙烯酸流平剂 BYK-354 ， BYK-358N ， BYK-361N 。BYK-361N 是 BYK-358N 的无 溶剂形态， BYK-354 的分子量较高，在体系中还具有脱泡效果。BYK-OK 是不含有 机硅的高沸点溶剂，能调节漆膜的干燥时间，尤其在夏天，气温较高，温度较大，漆 膜表面容易产生缩孔，此时若加入 BYK-OK ，可以解决这一问题。

2.3 漆膜的滑爽性

有机硅助剂可增加漆膜表面的滑爽性，因而也能提高漆膜表面的耐划伤性能。因为它 们能降低漆膜的表面张力，增进对底材的润湿，防止缩孔。这方面可使用 BYK-307 及 BYK-335 。漆膜的滑爽性也能通过微粉蜡改善，可使用 Ceraflour-996 （ PE/PTFE ）和 Ceraflour-980 （ PTFE ）。

2.4 体系的消泡

为消除体系的泡沫，可以使用有机硅消泡剂 BYK-066N, 无硅聚合物消泡剂 BYK- 057 。另外， BYK-A530 近几年在环氧体系中应用的很成功，它既含有机硅，又有一 种聚合物，因而结合性能较好。

2.5 降低光泽

要降低环氧地坪漆的光泽，可使用 BYK 蜡助剂。可使用蜡的分散体 Ceramat-151, 微粉蜡 Ceraflour-995 ， Ceraflour-950 。

2.6 结构花纹

有的地坪涂料需要表面有结构花纹，此时可用 BYK 蜡助剂 Ceraflour-914 ， Ceraflour-915 ， Ceraflour-916 。这三者的区别是颗粒大小不一样， C-916 颗粒 最粗，平均粒径 46 μ m ；C-914 最细，平均粒径为 28 μ m 。

2.7 漆膜的表面保护

环氧地坪漆的表面保护很重要，可使用耐划伤助剂 Ceraflour-996 ， Ceraflour- 980 。另外， Ceraflour-996 还具有良好的耐水性，设计配方时可以考虑这些特 征。

无溶剂型环氧地坪漆助剂的选择与溶剂型环氧地坪漆类似，只不过要考虑其无溶剂特 点，这里不在赘述。
